POM板材加工工艺

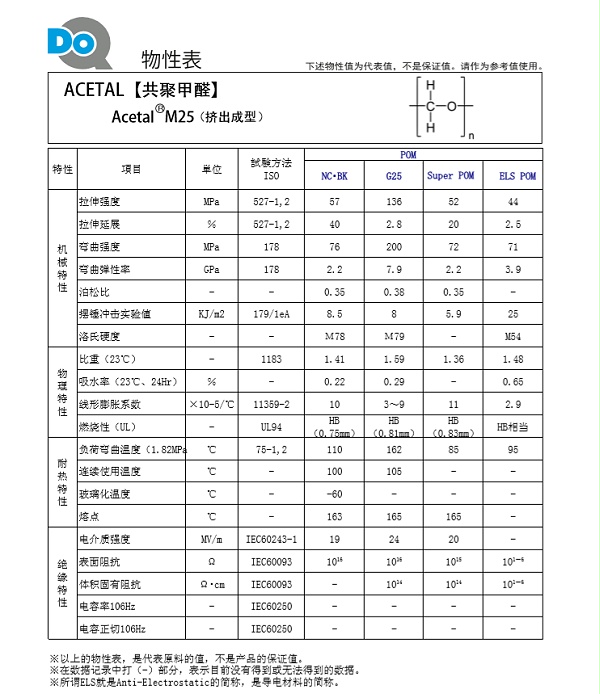

聚甲醛材料本身采用日本宝理高粘度M25 日系成型工艺。

POM板高结晶性，熔融温度窄，料温稍低于熔融温度即发生结晶；流动性中等，熔体黏度受剪切速率的影响大于温度的影响；

吸水率低，成型前需要稍微干燥处理。聚甲醛热稳定差，易分解，分解温度为240 ℃，加工时不得超过熔体停留时间不宜过长；

成型收缩率大约为1.5%~3%，且收缩不宜解决，在制定工艺条件和模具设计时应引起注意。
